드래곤볼 Z 초오공전 돌격편 한글판

1. 배경지식

도구: tools/dis65816.py · lua/scenario.lua 파일 설명

게임기 안의 메모리

CPU는 화면에 직접 그리지 않습니다. 그림 조각(타일)을 VRAM에 올려 두고 "이 칸에는 몇 번 타일" 이라는 배치표(타일맵)를 적어 화면을 만듭니다. 대사 글자도 폰트에서 읽어 와 타일로 그립니다.

주소 읽는 법

0x1B97BC 같은 파일 오프셋은 롬 파일을 처음부터 센 위치이고, $B7:97BC 같은 SNES 주소는 CPU가 보는 뱅크:주소입니다. 이 게임은 LoROM이라는 방식이라 뱅크마다 뒤쪽 32KB에만 롬이 보입니다. 그래서 다음처럼 바꿉니다.

파일 오프셋 = (뱅크 & 0x7F) × 0x8000 + (주소 & 0x7FFF)
$B7:97BC → 0x37 × 0x8000 + 0x17BC = 0x1B97BC

어셈블리, 필요한 만큼만

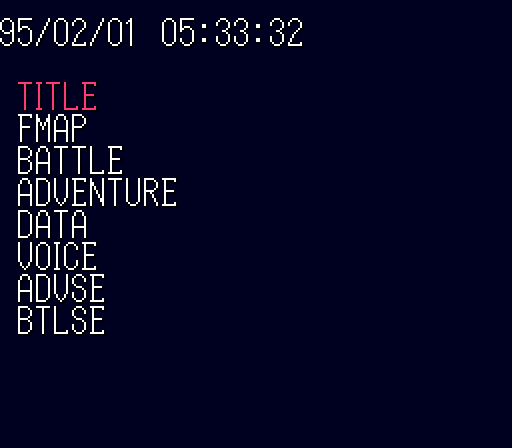

어셈블리는 CPU가 실행하는 명령을 사람이 읽는 이름으로 적은 것이고, 롬 안에서는 그냥 바이트입니다. 롬 파일 0x61에는 80 04가 있습니다. 80은 BRA(무조건 건너뛰기)이고 04는 건너뛸 바이트 수입니다. 건너뛰는 4바이트 안에 개발자용 디버그 메뉴로 가는 명령이 있어서 제품판에서는 메뉴가 열리지 않습니다. 두 바이트를 EA EA(NOP, 아무 일도 안 함)로 바꾸면 디버그 메뉴가 열립니다.

ADVENTURE의 SCENARIO SELECT로 장면 번호(0x00–0xFF)를 고르면 그 장면을 실제 플레이와 같은 상태로 시작합니다. DATA의 ENDING으로는 엔딩을 처음부터 볼 수 있습니다. 이 메뉴가 뒤에 나올 테스트의 바탕이 됐습니다.

2. 대사는 뱅크 밖으로 못 나간다

도구: tools/dialogue1.py · tools/text_patch1.py · tools/layout1.py · tools/lint1.py 파일 설명

대사는 5,370줄이고 ID로 찾습니다. ID 범위마다 뱅크 하나와 포인터 표가 있습니다. 포인터는 2바이트라 뱅크 안의 주소만 가리킬 수 있어서, 대사가 길어져도 다른 뱅크로 넘길 수 없습니다.

대사가 들어 있는 뱅크: $A8 · $A9 · $AB · $9D · $9E · $B2 · $B4 · $B5 · $8E. v1.1은 뱅크마다 일본어 문자열이 있던 영역 전체를 처음부터 다시 채웠습니다. 똑같은 문자열은 하나만 두고 포인터 여러 개가 같이 가리키게 해서 공간을 아꼈습니다.

창 폭과 페이지

얼굴이 나오는 창은 폭 128px, 나레이션 창은 176px이고 한 페이지는 3줄입니다. 줄이 폭을 넘으면 엔진이 알아서 줄을 바꾸는데, 그러면 한 줄이 밀려 페이지가 엉뚱한 곳에서 넘어갑니다. v1.0에도 이렇게 넘치는 줄이 24줄 있었습니다. v1.1은 글자마다 폭을 더해 모든 줄을 검사했고, 넘치는 줄이 0이 될 때까지 고쳤습니다. 줄을 나눌 때는 이렇게 정했습니다.

1. 단어 중간에서 끊지 않습니다.
2. 위아래 줄 길이를 비슷하게 맞춥니다.
3. 필요한 것보다 줄을 많이 쓰지 않습니다.
4. 더듬는 말(「주‥죽어」)은 한 줄에 둡니다.

3. 폰트 칸이 모자랐다

도구: tools/font1.py · tables/ 파일 설명

이 게임은 글자마다 폭이 다른 가변폭 폰트를 씁니다. 대사의 글자 하나는 2바이트 코드이고, 코드 범위에 따라 폰트를 읽는 곳이 다릅니다.

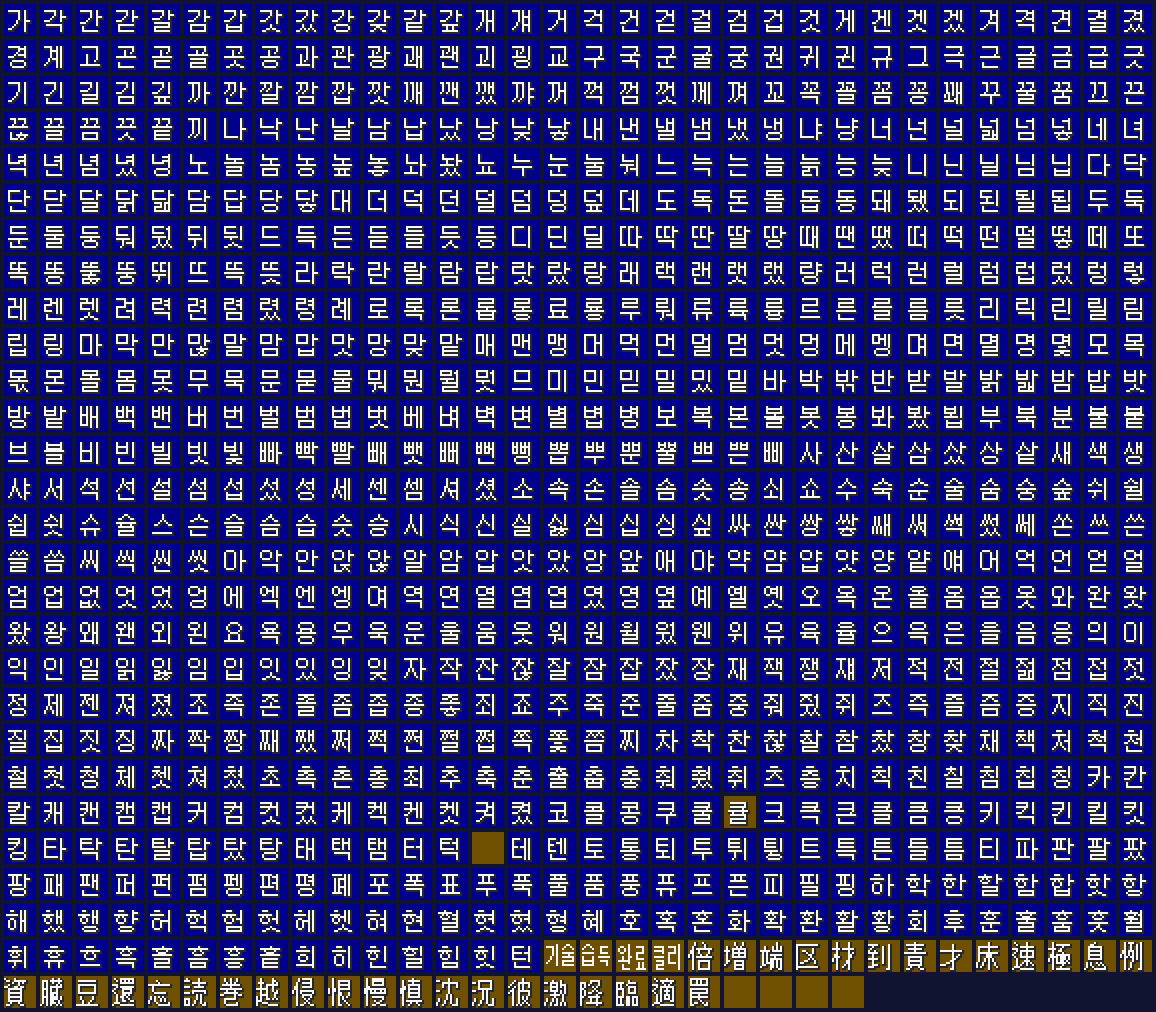

한 글자는 두 겹으로 되어 있습니다. 한 겹은 글자 모양, 다른 한 겹은 오른쪽 아래로 비키는 그림자입니다. v1.0은 한자 자리 850개와 가나 자리 160개에 한글을 그려 넣었습니다. 아래는 v1.0 롬의 16×16 칸 전체입니다. 남색은 한글이 들어간 칸, 노란색은 한글이 아닌 칸(기호와 남은 한자)입니다.

한글 음절은 자주 쓰는 것만 해도 2,350자입니다. 1,010칸에는 v1.0 번역문에 쓴 글자만 골라 넣을 수 있었고, 대사를 고치면서 새로 필요해진 글자를 넣을 자리는 없었습니다.

4. 글자 칸을 512개 늘리기

도구: tools/fontext1.py · tools/text_patch1.py 파일 설명

글자를 그리는 코드($B7:9763)는 코드 범위를 보고 어느 폰트를 읽을지 고릅니다. 그중 0x7F0 이상 코드를 맡는 갈림길($B7:97BC)을 "새 코드로 가라" 는 명령으로 덮어쓰고, 새 코드를 롬의 빈 공간에 두었습니다. 이렇게 원래 코드 중간에 새 코드를 끼워 넣는 것을 후킹이라고 합니다.

CMP #$0C00      ; 코드가 0xC00 이상이면
BCS ext         ; 새 블록으로 간다
...             ; 아니면 원래 $BF 폰트 처리
ext:
SEC
SBC #$0C00      ; 0xC00을 빼고 128로 나눠 몇 번째 블록인지 구한다
...
LDA base_tab,X  ; 블록 표에서 그 블록의 주소를 읽고
JML $B797D6     ; 원래 글자를 그리는 코드로 돌아간다

블록 하나는 4KB이고 글자 64개가 들어갑니다. 원본에서 0xFF로 비어 있던 4KB 8곳을 찾아 512자를 넣을 자리를 만들었습니다. 글자 폭은 원래부터 0x500 이상 코드를 모두 13px로 계산하므로 따로 고칠 필요가 없었습니다.

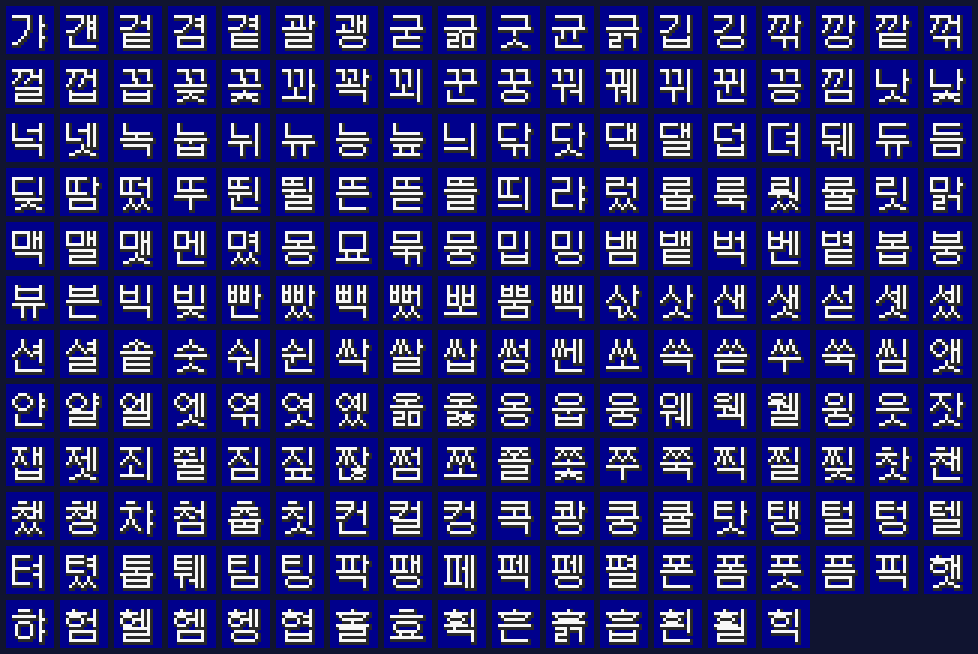

새 글자는 먼저 v1.1에서 더 쓰지 않게 된 칸 37개에 넣고, 나머지 176자를 새 블록에 넣었습니다. 글자 모양은 픽셀 폰트 Galmuri11로 그리고, 그림자는 원래 폰트와 같은 방식으로 만들었습니다.

빈 공간을 고를 때 조심한 것

0xFF가 길게 이어진 곳이라고 다 빈 공간은 아닙니다. 바로 앞의 자료가 0xFFFF를 끝 표시로 쓰고 있을 수 있습니다. 일본판 원본에서도 0xFF였는지, 앞의 자료가 그 값을 읽지 않는지 확인한 곳만 썼습니다.

5. 타이틀 화면

도구: tools/title.py · tools/lz.py 파일 설명

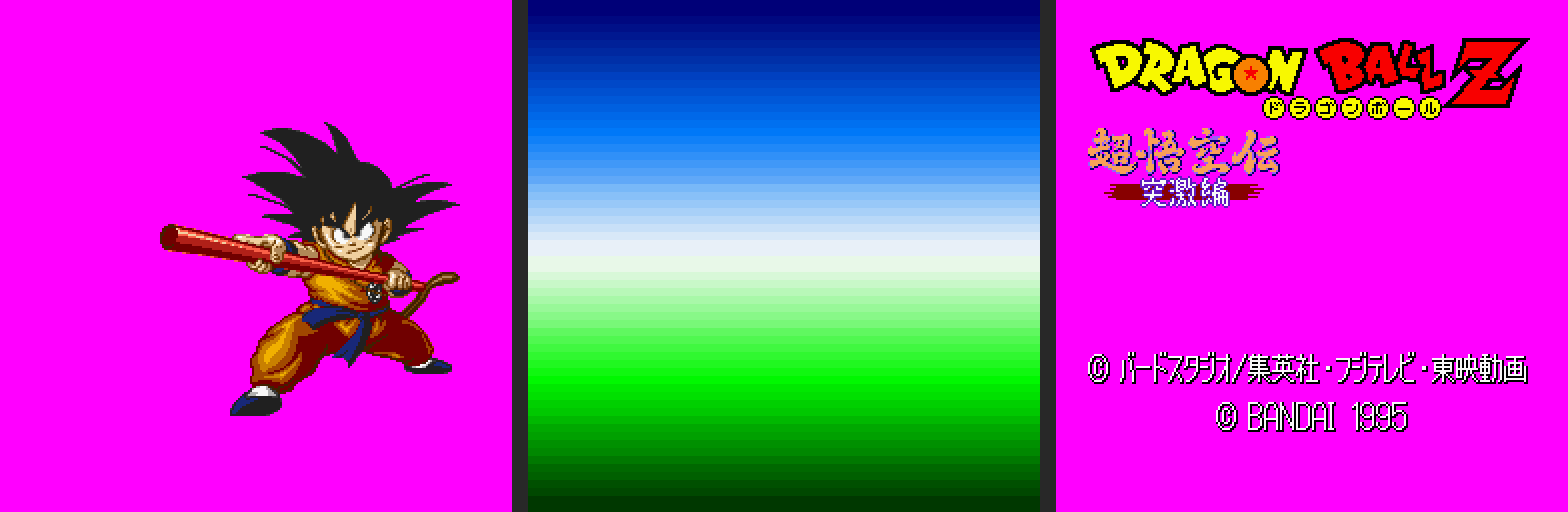

타이틀 화면은 그림 여러 겹을 겹쳐서 만듭니다. 왼쪽부터 오공 그림, 배경 그라데이션, 로고와 글자가 있는 층(BG3)입니다. 한글 타이틀은 이 중 글자 층만 고쳤습니다. 「超悟空伝 突激編」을 한글로 다시 그리고, 로고 아래 가타카나는 지웠습니다.

글자 층의 타일과 배치표는 LZSS라는 방식으로 압축되어 있습니다. 같은 무늬가 앞에 나왔으면 "몇 칸 앞에서 몇 바이트 복사" 로 줄여 쓰는 방식입니다. 새로 그린 그림을 같은 방식으로 다시 압축하니 원래보다 길어져서, 롬의 빈 공간으로 옮기고 그 위치를 가리키는 항목을 고쳤습니다. 압축 형식과 그림 배치가 각성편과 같아서 각성편 v1.2를 만들 때 쓴 도구를 주소만 바꿔 썼습니다.

「DRAGON BALL Z」 로고와 「© BANDAI 1995」는 원본 그대로입니다. 이 © 타일은 위쪽 저작권 줄과 함께 쓰기 때문에 건드리면 두 줄이 같이 바뀝니다.

6. 이벤트 목록에서 못 나오던 문제

도구: lua/eventlist.lua 파일 설명

1. 대사가 떠 있을 때 START를 누르면 스토리 현황 화면이 열립니다.
2. 오른쪽 메뉴에서 「클리어 표」를 고르고, 기술습득표에서 B를 누르면 이벤트 목록이 나옵니다.
3. 목록을 맨 아래까지 내리면 204개 뒤에 숨은 줄 하나를 더 그립니다.

이벤트는 204개(0–203번)인데, 목록을 내리는 조건이 205줄을 기준으로 되어 있어서 맨 아래에서 없는 204번 줄을 그립니다. 그 줄의 포인터 자리에는 첫 이벤트 이름의 글자 코드가 있습니다. 게임은 이 값을 주소로 알고 WRAM의 그 자리를 문자열로 읽습니다.

그 자리 값은 게임 상황마다 다릅니다. 끝 표시가 늦게 나오면 줄이 넘치고, B로 목록을 닫을 수 없게 됩니다. 일본판에도 있는 동작이지만, v1.0은 첫 글자 코드가 바뀌면서 읽는 주소가 $7E:0686이 됐습니다. 디버그 메뉴로 장면을 바꿔 가며 재현해 보니 0xC0번 장면에서 실제로 목록이 닫히지 않았습니다.

v1.1은 204번 자리에 빈 문자열을 가리키는 포인터를 넣었습니다. 같은 0xC0번 장면에서 B를 두 번 눌러 게임으로 돌아오는 것을 확인했습니다.

7. 확인은 에뮬레이터가

도구: lua/scenario.lua · tools/pages1.py · tools/rgcmp1.py 파일 설명

대사 5,370줄을 사람이 다 띄워 볼 수는 없어서, 에뮬레이터 Mesen 2와 Lua 스크립트로 확인했습니다.

• 디버그 메뉴로 256개 시나리오를 하나씩 시작하고, A 버튼을 일정 간격으로 눌러 8000프레임씩 진행합니다.
• 게임은 대사를 띄울 때마다 대사 ID로 창 정보($8E:C9BA + ID×2)를 읽습니다. 이 자리를 누가 읽는지 감시하면 어떤 대사가 몇 번째로 나왔는지 기록할 수 있습니다.
• 일본판과 v1.1의 대사 ID 순서를 시나리오마다 비교했습니다. 순서가 다르거나 v1.1에서 먼저 멈춘 시나리오는 없었습니다. 한글 대사가 짧아 같은 시간에 더 진행한 경우만 있었습니다.
• 패치 노트의 비교 화면도 이 방법으로 찍었습니다. 3프레임마다 화면을 저장하고, 아래 절반의 흰 글자가 지워지기 직전 화면을 그 페이지의 완성 화면으로 골랐습니다.
• A 버튼을 여러 프레임 누르고 있으면 글자 출력 완료와 페이지 넘김이 한꺼번에 일어나 페이지가 화면에 다 나오지 않습니다. 촬영할 때는 1프레임만 눌렀습니다.

8. 그 밖에

도구: tools/credits1.py · tools/fixsum.py 파일 설명

• 세이브 구조는 바꾸지 않았습니다. v1.0에서 만든 세이브를 v1.1에서 불러와 이어서 진행되는 것을 확인했습니다.
• 엔딩 크레딧은 줄마다 칸 크기가 일본어 줄 길이로 정해져 있어 그보다 길게 쓸 수 없습니다. 출연진은 열 가운데에 맞춰 다시 줄을 세웠습니다.
• 롬 헤더에는 롬 전체를 더한 체크섬이 있습니다. 롬을 고친 뒤 다시 계산해 넣었습니다(파일 0x7FDC–0x7FDF).

9. 분석 도구

• 분석 도구 묶음(ZIP, 약 3MB)

위에서 설명한 주소 전체와 빌드 도구가 들어 있고, 게임 롬은 들어 있지 않습니다. 압축을 푼 폴더에 일본판 원본(헤더 없음, CRC32 D531289B)을 super-gokuden-jp.smc로 두고 zsh tools/build.sh를 실행하면 배포판과 같은 롬(CRC32 7405D969)이 나옵니다. Python 3(Pillow, numpy)이 필요하고, 사용법은 묶음 안의 README.txt에 있습니다.
