Netty의 개념이 하도 익숙하지 않아 자바 네트워크 소녀 네티를 보고 용어를 정리해봄.

Netty

Netty is an asynchronous event-driven network application framework
for rapid development of maintainable high performance protocol servers & clients.

네티는 비동기 이벤트 기반 네트워크 어플리케이션 프레임워크로써 유지보수를 고려한 고성능 프로토콜 서버와 클라이언트를 빠르게 개발할 수 있다.
즉, TCP 통신을 위해 무조건 Netty를 써야하는 건 아니지만 유지보수하기도 쉽고, 비동기 이벤트 기반이기 때문에 고성능도 보장하게 된다.
Spring Integration 또한 TCP 통신을 지원한다.

Spring Integration provides channel adapters for receiving and sending messages over internet protocols.
Both UDP (User Datagram Protocol) and TCP (Transmission Control Protocol) adapters are provided.

Bootstrap

네티로 작성한 네트워크 어플리케이션의 동작 방식과 환경을 설정하는 도우미 클래스, 주로 클라이언트 어플리케이션에 사용된다.
추상화가 잘 돼있어서 블로킹 모드에서 논블로킹 모드로 바꾸는 등의 설정이 매우 쉬우며 아래 설정이 가능하다.

  • 전송 계층 (소켓 모드 및 I/O 종류)
  • 이벤트 루프 (단일 스레드, 다중 스레드)
  • 채널 파이프라인 설정
  • 소켓 주소와 포트
  • 소켓 옵션
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
fun main() {
    // BootStrap
    val bootstrap = Bootstrap()

    // 이벤트 루프 (단일 스레드, 다중 스레드)
    val group: EventLoopGroup = NioEventLoopGroup()

    bootstrap
        .group(group) // 이벤트 루프
        .channel(NioServerSocketChannel::class.java) // 전송 계층 (소켓 모드 및 I/O 종류)
        .option(ChannelOption.SO_BACKLOG, 100) // 채널 옵션
        .handler(object : ChannelInitializer<Channel>() { // 채널 데이터 가공 핸들러
            override fun initChannel(ch: Channel) { // 소켓 채널이 생성될 때(서버와 연결을 맺을 때) 실행됨
                // 채널 파이프라인 설정
                ch.pipeline().addLast(ReadTimeoutHandler(60, TimeUnit.SECONDS))
            }
        })

    // 서버의 주소와 포트
    val f: ChannelFuture = bootstrap.connect("localhost", 8080)
}

ServerBootstrap

Bootstrap 중에 서버의 설정을 돕기 위한 클래스, 주로 서버 어플리케이션에 사용된다.
아래 설정이 가능하다.

  • 전송 계층 (소켓 모드 및 I/O 종류)
  • 이벤트 루프 (단일 스레드, 다중 스레드)
    • 서버 소켓 채널 이벤트 루프
    • 소켓 채널 이벤트 루프
  • 채널 파이프라인 설정
    • 서버 소켓 채널 파이프라인 설정
    • 소켓 채널 파이프라인 설정
  • 소켓 주소와 포트
  • 소켓 옵션

서버 소켓 채널은 특정 포트를 listen하고 있다가 해당 포트로 커넥션 요청이 들어오면 해당 커넥션을 요청한 클라이언트와 통신하기 위해 소켓 채널을 만든다.
실질적인 통신은 소켓 채널에서 이루어진다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
fun main() {
    // ServerBootStrap
    val bootstrap = ServerBootstrap()

    // 이벤트 루프 (단일 스레드, 다중 스레드)
    val bossGroup: EventLoopGroup = NioEventLoopGroup()
    val workerGroup: EventLoopGroup = NioEventLoopGroup()

    bootstrap
        .group(
            bossGroup, // 서버 소켓 채널 이벤트 루프
            workerGroup // 소켓 채널 이벤트 루프
        )
        .channel(NioServerSocketChannel::class.java) // 전송 계층 (소켓 모드 및 I/O 종류)
        .option(ChannelOption.SO_BACKLOG, 100) // 서버 소켓 채널 옵션
        .childOption(ChannelOption.TCP_NODELAY, false) // 소켓 채널 옵션
        .handler(object : ChannelInitializer<Channel>() { // 서버 소켓 채널
            override fun initChannel(ch: Channel) { // 서버 소켓 채널 데이터 가공 핸들러 (서버 소켓 채널이 생성될 때(서버 소켓에 포트가 바인딩될 때) 실행됨)
                // 서버 소켓 채널 파이프라인 설정
                ch.pipeline().addLast(ReadTimeoutHandler(60, TimeUnit.SECONDS))
            }
        })
        .childHandler(object : ChannelInitializer<Channel>() { // 소켓 채널
            override fun initChannel(ch: Channel) { // 소켓 채널 데이터 가공 핸들러 (소켓 채널이 생성될 때(클라이언트와 연결을 맺을 때) 실행됨)
                // 소켓 채널 파이프라인 설정
                ch.pipeline().addLast(ReadTimeoutHandler(60, TimeUnit.SECONDS))
            }
        })

    // 서버 소켓 채널 주소와 포트
    val f: ChannelFuture = bootstrap.bind(123)
}

EventLoopGroup

EventLoop를 그룹핑한 것이다.
여러 EventLoop가 존재하는데 그 중에 나는 NioEventLoopGroup를 주로 사용한다.

1
public class NioEventLoopGroup extends MultithreadEventLoopGroup {

NioEventLoopGroup은 멀티쓰레드 환경의 이벤트 루프 그룹이다.
또한 NioEventLoopGroup은 기본 생성자를 사용하면 CPU 코어 수 * 2개의 EventLoop가 생성된다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
public class NioEventLoopGroup extends MultithreadEventLoopGroup {
    public NioEventLoopGroup() {
        this(0);
    }
    // ...
    public NioEventLoopGroup(int nThreads, Executor executor, final SelectorProvider selectorProvider,
                             final SelectStrategyFactory selectStrategyFactory) {
        super(nThreads, executor, selectorProvider, selectStrategyFactory, RejectedExecutionHandlers.reject());
    }
}

public abstract class MultithreadEventLoopGroup extends MultithreadEventExecutorGroup implements EventLoopGroup {
    private static final int DEFAULT_EVENT_LOOP_THREADS;

    static {
        DEFAULT_EVENT_LOOP_THREADS = Math.max(1, SystemPropertyUtil.getInt(
            "io.netty.eventLoopThreads", NettyRuntime.availableProcessors() * 2)); // <-- CPU 코어 갯수에 2를 곱하고  있다.
    }

    protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
        super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args); // <-- 기본 생성자는 nThreads가 0이다.
    }
}

public final class NettyRuntime {
    public static int availableProcessors() {
        return holder.availableProcessors();
    }

    private static final AvailableProcessorsHolder holder = new AvailableProcessorsHolder();
    static class AvailableProcessorsHolder {
        private int availableProcessors;
        synchronized int availableProcessors() {
            if (this.availableProcessors == 0) {
                final int availableProcessors =
                        SystemPropertyUtil.getInt(
                            "io.netty.availableProcessors",
                            Runtime.getRuntime().availableProcessors() // <-- 여기에서 CPU 코어 갯수를 반환함.
                        );
                setAvailableProcessors(availableProcessors);
            }
            return this.availableProcessors;
        }

        synchronized void setAvailableProcessors(final int availableProcessors) {
            ObjectUtil.checkPositive(availableProcessors, "availableProcessors");
            if (this.availableProcessors != 0) {
                final String message = String.format(
                    Locale.ROOT,
                    "availableProcessors is already set to [%d], rejecting [%d]",
                    this.availableProcessors,
                    availableProcessors
                );
                throw new IllegalStateException(message);
            }
            this.availableProcessors = availableProcessors;
        }
    }
}

이제 CPU 코어수 * 2개라는 건 알았으니까 정말로 그만큼의 NioEventLoop이 생성되는지 보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
public abstract class MultithreadEventLoopGroup extends MultithreadEventExecutorGroup implements EventLoopGroup {
    protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
        super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args); // <-- 기본 생성자는 nThreads가 0이다.
    }

    protected MultithreadEventExecutorGroup(int nThreads, Executor executor, Object... args) {
        this(nThreads, executor, DefaultEventExecutorChooserFactory.INSTANCE, args);
    }

    private final EventExecutor[] children;

    protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
                                            EventExecutorChooserFactory chooserFactory, Object... args) {
        if (nThreads <= 0) {
            throw new IllegalArgumentException(String.format("nThreads: %d (expected: > 0)", nThreads));
        }

        if (executor == null) {
            executor = new ThreadPerTaskExecutor(newDefaultThreadFactory());
        }

        children = new EventExecutor[nThreads]; // 코어 갯수 * 2개의 배열 생성

        for (int i = 0; i < nThreads; i ++) { // 코어 갯수 * 2개만큼 반복
            boolean success = false;
            try {
                children[i] = newChild(executor, args);
                // ...
            }
        }
    }
}

public class NioEventLoopGroup extends MultithreadEventLoopGroup {
    @Override
    protected EventLoop newChild(Executor executor, Object... args) throws Exception {
        EventLoopTaskQueueFactory queueFactory = args.length == 4 ? (EventLoopTaskQueueFactory) args[3] : null;
        return new NioEventLoop(this, executor, (SelectorProvider) args[0],
                ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2], queueFactory);
    }
}

EventLoop

EventLoop는 이벤트가 올 때까지 무한 반복을 도는 쓰레드이다.
EventLoopGroup에 따라 어떤 EventLoop가 생성될지 모르는데 나는 주로 NioEventLoopGroup을 사용하다보니 NioEventLoop를 파보았다.

1
2
3
4
5
6
7
8
9
public final class NioEventLoop extends SingleThreadEventLoop {
    @Override
    protected void run() {
        int selectCnt = 0;
        for (; ; ) { // 무한 반복
            // ...
        }
    }
}

NioEventLoop는 단일 쓰레드 이벤트 루프이다. (하나의 이벤트 루프에 하나의 쓰레드 할당)
그럼 이벤트가 올 때까지 해당 쓰레드가 block되는 건 아닐까? 하는 의문이 들었다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public final class NioEventLoop extends SingleThreadEventLoop {
    private final SelectorProvider provider;

    NioEventLoop(NioEventLoopGroup parent, Executor executor, SelectorProvider selectorProvider,
                 SelectStrategy strategy, RejectedExecutionHandler rejectedExecutionHandler,
                 EventLoopTaskQueueFactory queueFactory) {
        super(parent, executor, false, newTaskQueue(queueFactory), newTaskQueue(queueFactory),
                rejectedExecutionHandler);
        this.provider = ObjectUtil.checkNotNull(selectorProvider, "selectorProvider");
        this.selectStrategy = ObjectUtil.checkNotNull(strategy, "selectStrategy");
        final SelectorTuple selectorTuple = openSelector();
        this.selector = selectorTuple.selector;
        this.unwrappedSelector = selectorTuple.unwrappedSelector;
    }

    private final IntSupplier selectNowSupplier = new IntSupplier() {
        @Override
        public int get() throws Exception {
            return selectNow();
        }
    };

    int selectNow() throws IOException {
        return selector.selectNow();
    }
}

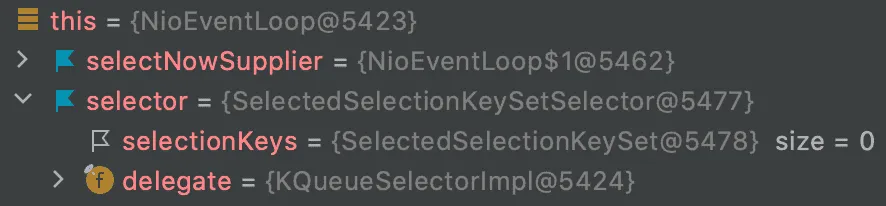

selector는 io.netty.channel.nio.SelectedSelectionKeySetSelector 클래스이다.
그리고 그 안에 delegate는 KQueueSelectorImpl이다.
JRE마다 SelectorImpl은 달라질 수 있다.

1
2
3
4
5
6
7
8
9
10
11
Windows
sun.nio.ch.WindowsSelectorImpl

Mac OS
sun.nio.ch.KQueueSelectorImpl

Linux
sun.nio.ch.EPollSelectorImpl

Solaris
sun.nio.ch.PollSelectorImpl
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
final class SelectedSelectionKeySetSelector extends Selector {
    private final SelectedSelectionKeySet selectionKeys;
    private final Selector delegate;

    @Override
    public int selectNow() throws IOException {
        selectionKeys.reset();
        return delegate.selectNow();
    }
}

public abstract class SelectorImpl
        extends AbstractSelector
{
  public int selectNow() throws IOException {
    return lockAndDoSelect(0);
  }

  private int lockAndDoSelect(long timeout) throws IOException {
    synchronized (this) {
      if (!isOpen())
        throw new ClosedSelectorException();
      synchronized (publicKeys) {
        synchronized (publicSelectedKeys) {
          return doSelect(timeout);
        }
      }
    }
  }
}

class KQueueSelectorImpl extends SelectorImpl {
    protected int doSelect(long var1) throws IOException {
        boolean var3 = false;
        if (this.closed) {
            throw new ClosedSelectorException();
        } else {
            this.processDeregisterQueue();

            int var7;
            try {
                this.begin();
                var7 = this.kqueueWrapper.poll(var1);
            } finally {
                this.end();
            }

            this.processDeregisterQueue();
            return this.updateSelectedKeys(var7);
        }
    }
}

class KQueueArrayWrapper {
    int poll(long var1) {
        this.updateRegistrations();
        // var1은 timeout에서 넘어온 0이므로 블락시키지 않고 바로 다음 구문으로 간다.
        int var3 = this.kevent0(this.kq, this.keventArrayAddress, 128, var1);
        return var3;
    }

    private native int kevent0(int var1, long var2, int var4, long var5);
}

selectNow 메서드는 KQueue의 timeout에 0을 넘기기 때문에 기다리지 않는다.

ByteBuf

자바의 바이트 버퍼 클래스(java.nio.ByteBuffer)와 유사하지만 더 나은 성능과 편의성을 가진 Netty의 버퍼 클래스

Channel

일반적인 소켓 프로그래밍에서 말하는 소켓과 같다고 보면 된다고 함.

Channel Pipeline

네티의 채널과 이벤트 핸들러 사이에서 연결 통로 역할을 수행.
채널에서 발생한 이벤트가 채널 파이프라인을 타고 흘러가고, 이벤트 핸들러는 이벤트를 수신한 후에 본인이 처리해야하는 이벤트인지 판단하고 처리한다.

Event

Inbound Event

연결 상대방이 어떤 동작을 취했을 때 발생함

  • channelRegistered - 채널이 이벤트 루프에 등록되었을 때 발생
    서버 소켓 채널의 channelRegistered 이벤트는 서버 소켓 채널이 생성됐을 때 발생하고, 클라이언트 소켓 채널의 channelRegistered 이벤트는 새로운 클라이언트가 서버에 접속하며 클라이언트 소켓 채널이 생성될 때 발생한다.
  • channelActive - channelRegistered 이후에 발생
    채널이 생성되고 이벤트 루프에 등록된 이후에 네티 API를 사용하여 입출력을 수행할 상태가 되었음을 알려주는 이벤트
  • channelRead - 데이터가 수신될 때마다 발생하는 이벤트
  • channelReadComplete - 데이터 수신이 완료됐을 때 발생하는 이벤트
    channelRead 이벤트는 채널에 데이터가 있을 때 발생하고, channelReadComplete는 채널의 데이터를 다 읽어서 더 이상 데이터가 없을 때 발생한다.
  • channelInactive - 채널이 비활성화되었을 때 발생
  • channelUnregistered - 채널이 이벤트 루프에 제거되었을 대 발생

Outbound Event

프로그래머가 요청한 동작에 해당하는 이벤트

  • bind - 서버 소켓 채널이 클라이언트의 연결을 대기하는 IP와 포트가 설정되었을 때 발생
  • connect - 클라이언트 소켓 채널이 서버에 연결되었을 때 발생
  • disconnect - 클라이언트 소켓 채널의 연결이 끊어졌을 때 발생
  • close - 클라이언트 소켓 채널의 연결이 닫혔을 때 발생
  • write - 소켓 채널에 데이터가 기록되었을 때 발생
  • flush - 소켓 채널에 flush 메서드가 호출되었을 때 발생

Event Handler

이벤트가 발생했을 때 이벤트를 처리하는 역할을 담당한다.
크게 이벤트 유형에 따라 ChannelInboundHandler, ChannelOutboundHandler 인터페이스로 나눌 수 있다.

ChannelHandlerContext

채널에 대한 입출력 처리 및 채널 파이프라인에 대한 상호작용을 도와주는 인터페이스
ChannelHandlerContext의 writeAndFlush 메서드로 채널에 데이터를 기록하거나 close 메서드로 채널의 연결을 종료할 수 있다.
또한 ChannelHandlerContext는 채널이 초기화될 때 설정된 채널 파이프라인을 가져오는 메서드를 제공하기 때문에 채널 파이프라인을 수정할 수 있다.

1
2
3
4
5
bootstrap.handler(object : ChannelInitializer<Channel>() {
             override fun initChannel(ch: Channel) {
                 ch.pipeline().addLast(ReadTimeoutHandler(60, TimeUnit.SECONDS))
             }
         })

Codec

보통 동영상 압축 알고리즘을 코덱이라 부름.

  • 원본 -> 인코딩(압축) -> 압축된 동영상 파일
  • 압축된 동영상 파일 -> 디코딩 (압축 해제) -> 원본 파일

Encoder (Outbound Event Handler)

송신 데이터 -> 인코더 (데이터 변환 알고리즘) -> 소켓 채널

Decoder (Inbound Event Handler)

소켓 채널 -> 디코더 (데이터 변환 알고리즘) -> 수신 데이터
